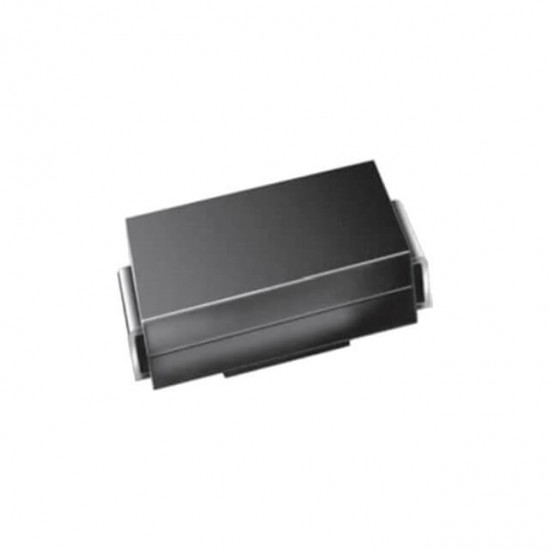

DIODE U.FAST Single 1A 1000V SMT DO214AC (SMA) - US1M-E3/5AT

Datasheet

US1 serisi yüzey montaj ultra hızlı diyotlar, Vishay General Semiconductor tarafından üretilmektedir. Bu diyotlar, düşük profilli ambalajları sayesinde otomatik yerleştirme için idealdir ve cam geçirgen pallet çip bağlantısı sayesinde ultra hızlı tersine dönüş süresine ve düşük anahtarlama kayıplarına sahiptir. Aşağıda bu diyotların özellikleri ve tipik uygulamaları hakkında detaylı bilgiler bulunmaktadır:

Özellikler:

- **Yüksek İleri Akım Darbe Kapasitesi:** 30 A

- **Ters Kurtarma Süresi:** 50 ns ve 75 ns seçenekleri mevcut

- **Düşük Anahtarlama Kayıpları ve Yüksek Verimlilik**

- **Yüksek İleri Dalgalanma Kapasitesi**

- **Otomotiv Sürümü için AEC-Q101 Yeterlilik**

- **Malzeme Kategorizasyonu:** RoHS uyumlu

Tipik Uygulamalar:

- Yüksek frekanslı doğrultma ve serbest tekerleme uygulamaları

- Anahtarlama modlu dönüştürücüler ve invertörler

- Tüketici elektroniği, bilgisayarlar, otomotiv ve telekomünikasyon sektörleri için ideal

 Mekanik Veriler:

- **Kasa:** SMA (DO-214AC)

- **Lehimlenebilir:** J-STD-002 ve JESD 22-B102'ye göre lehimlenebilir

- **Polarite:** Katot ucu renk bandı ile belirtilmiştir

Elektriksel Özellikler:

- **Maksimum Tekrarlayan Tepe Ters Gerilim (VRRM):** 50 V'dan 1000 V'ye kadar

- **Maksimum RMS Gerilimi (VRMS):** 35 V'dan 700 V'ye kadar

- **Maksimum DC Engel Gerilimi (VDC):** 50 V'dan 1000 V'ye kadar

- **Maksimum Ortalama İleri Doğrultulmuş Akım (IF(AV)):** 1.0 A

- **Tepe İleri Dalgalanma Akımı (IFSM):** 30 A

Termal Özellikler:

- **Maksimum Termal Direnç:** RθJA ve RθJL değerleri

Bu diyotlar, özellikle yüksek performans gerektiren uygulamalarda tercih edilmektedir. Yüksek dalgalanma dayanıklılığı ve hızlı tersine dönüş süresi ile enerji verimliliği sağlarlar. Özellikle endüstriyel ve otomotiv uygulamalarında, güç kaynaklarında, doğrultucularda ve frekans dönüştürücülerde kullanılırlar.
